Активное сетевое оборудование

Инвентаризация и управление сетевым оборудованием: учет коммутаторов, маршрутизаторов и других активных устройств с расширенной фильтрацией по ролевым моделям, типам оборудования и производителям. Мониторинг состояния устройств, управление конфигурациями и отслеживание сетевой топологии.

Структура раздела

Навигация осуществляется через вкладки, которые отражают иерархию объектов:

УстройстваРоли устройствТипы устройствПроизводители

1. Вкладка «Устройства»

Таблица устройств

Название колонки	Описание
Имя	Кликабельно. Уникальное имя устройства в системе, используемое для идентификации сетевого оборудования.
Адрес IPv4	Основной IPv4 адрес устройства, используемый для управления и подключения к сетевому оборудованию.
Статус	Текущий операционный статус устройства (активно, отключено, в обслуживании, зарезервировано и т.д.).
Время статуса	Время последнего изменения статуса устройства, указывающее на актуальность состояния оборудования.
Подразделение	Подразделение организации, ответственное за эксплуатацию и обслуживание данного устройства.
Площадка	Площадка, на которой физически расположено сетевое оборудование.
Локация	Конкретная локация в рамках площадки, где установлено устройство (серверная комната, стойка и т.д.).
Роль	Функциональная роль устройства в сети (маршрутизатор, коммутатор, сервер, точка доступа и т.д.).
Производитель	Производитель и модель сетевого оборудования, определяющие технические характеристики устройства.
Тип	Тип устройства, определяющий его категорию и основное назначение в сетевой инфраструктуре.
Организация	Организация-владелец устройства, несущая ответственность за его использование и обслуживание.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Информация

Есть возможность редактировать отображение колонок в таблице через эти кнопки, где

- Зафиксировать слева

- Не фиксировать

- Зафиксировать справа

- Зажмите кнопку и перемещайте колонку в нужное место таблицы.

Название колонки	Описание
ID	Уникальный идентификатор объекта в системе.
Стойка	Стойка или шкаф, в котором установлено сетевое оборудование, с указанием позиции в юнитах.
Воздушный поток	Направление воздушного потока системы охлаждения устройства (спереди-назад, сзади-вперед и т.д.).
Инвентарный номер	Количество инвентарных единиц, связанных с данным устройством, для учета комплектующих.
Метод подключения	Способ подключения к устройству для управления (SSH, Telnet, HTTP, HTTPS, консоль и т.д.).
RTSP	Настройки RTSP (Real Time Streaming Protocol) для устройств с видеопотоком или потоковой передачей данных.
Кластер	Кластер или группа устройств, к которой принадлежит данное оборудование для высокой доступности.
Шаблон конфигурации	Шаблон конфигурации, используемый для настройки и развертывания параметров устройства.
Консольные порты	Количество консольных портов на устройстве для прямого подключения и управления.
Порты консольного сервера	Количество портов консольного сервера для удаленного управления через терминальный сервер.
Создан(а)	Дата и время создания записи об устройстве в системе управления сетевой инфраструктурой.
Описание	Дополнительная информация о назначении, характеристиках и особенностях устройства.
Отсеки для устройств	Количество отсеков для установки дополнительных устройств или модулей в основном корпусе.
Положение(отсек для устройств)	Позиция устройства в отсеке или шасси для точного определения физического расположения.
Ширина лицевой стороны стойки	Монтажная ширина активного сетевого оборудования, которая должна соответствовать ширине стойки/шасси.
Передние порты	Количество портов на лицевой панели устройства для подключения сетевых кабелей.
Последнее обновление	Дата и время последнего изменения информации об устройстве в системе.
Адрес IPv6	Основной IPv6 адрес устройства для управления в сетях с поддержкой IPv6.
Серийный номер	Уникальный серийный номер оборудования, присвоенный производителем для идентификации.
Теги	Метки для категоризации устройств по типу, назначению, критичности и другим атрибутам.
Интерфейсы	Количество сетевых интерфейсов на устройстве с возможностью перехода к детальному просмотру.

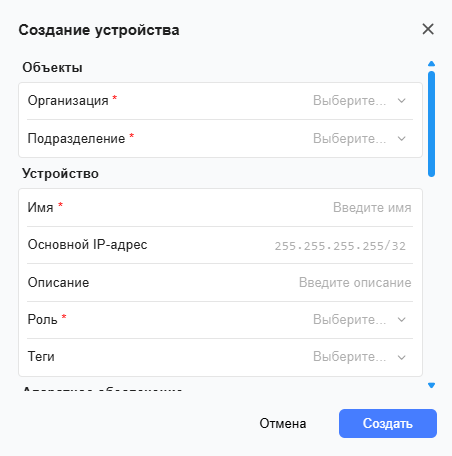

Добавление активного сетевого оборудования

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Организация, Подразделение, Имя, Роль и Тип устройства, Площадка, Статус.

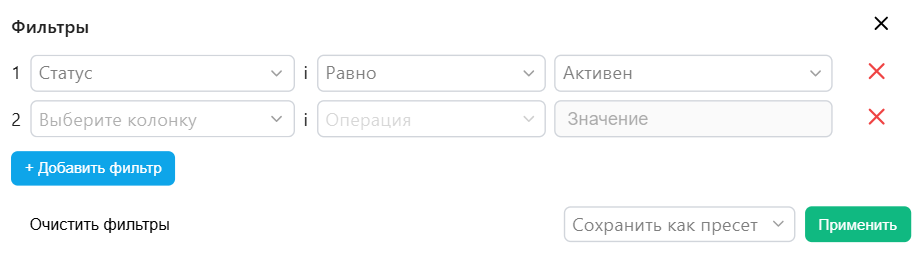

Добавление фильтров

1. Нажмите кнопку в левом верхнем углу над таблицей.
2. Откроется форма, где необходимо указать Название колонки Операцию и Значение для фильтрации нужных полей в таблице.

Есть возможность использовать сразу несколько фильтров, для этого нажмите кнопку

Также текущую конфигурацию настроек для фильрации можно Cохранить как пресет.

Экспорт данных

1. Нажмите кнопку в левом верхнем углу над таблицей.
2. Откроется форма, где нужно указать в какой формат вы хотите экспортировать данные.

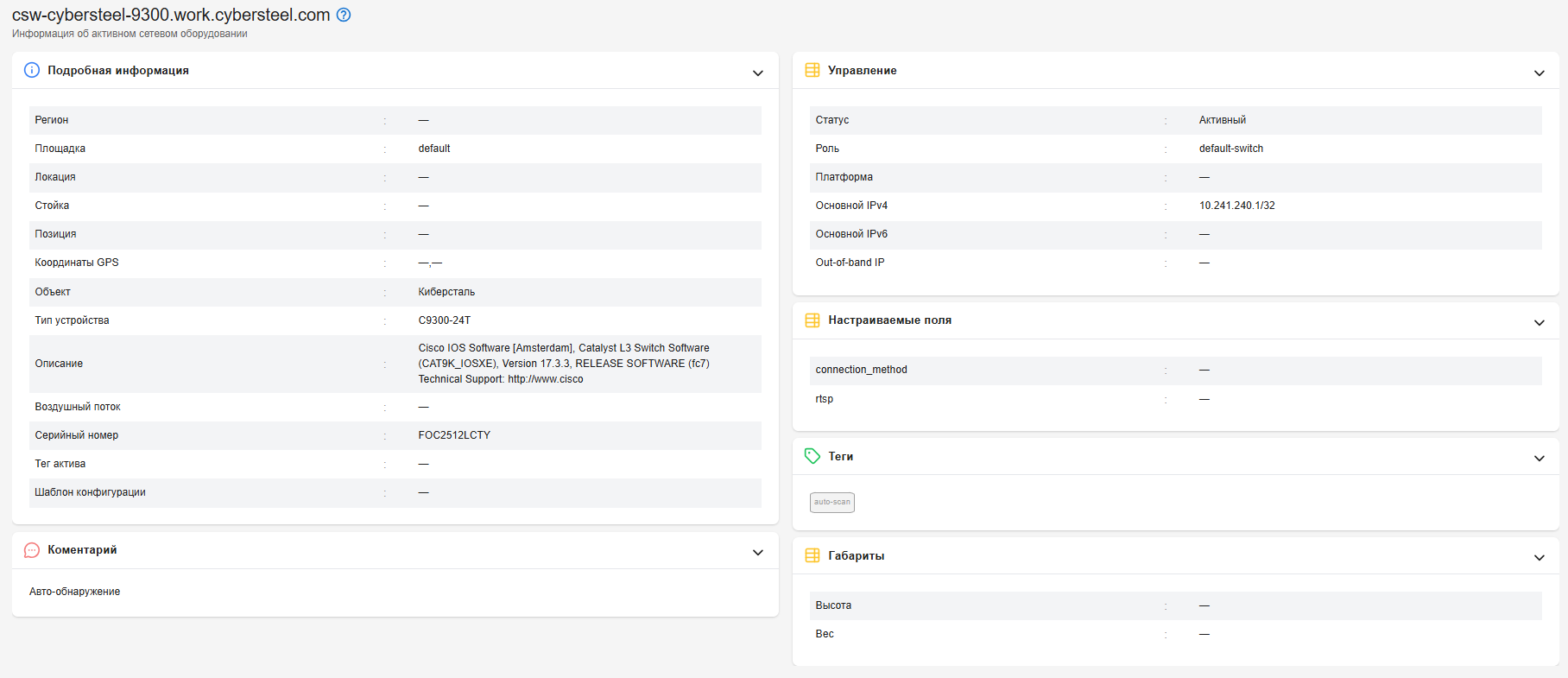

Карточка активного сетевого оборудования

При нажатии на Имя оборудования открывается его статистика.

2. Вкладка «Роли устройств»

Таблица списка ролей устройств

Название колонки	Описание
Имя	Кликабельно. Название роли устройства, определяющее его функциональное назначение в сетевой инфраструктуре.
Устройства	Количество устройств, назначенных на данную роль, отображающее масштаб использования роли в сети.
Описание	Подробное описание назначения, функций и области применения роли устройства в сети.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Название колонки	Описание
Создан(а)	Дата и время создания записи о роли устройства в системе управления сетевой инфраструктурой.
Последнее обновление	Дата и время последнего изменения информации о роли устройства.
Теги	Метки для категоризации ролей устройств по типу, назначению, приоритету и другим критериям.
ID	Уникальный идентификатор объекта в системе

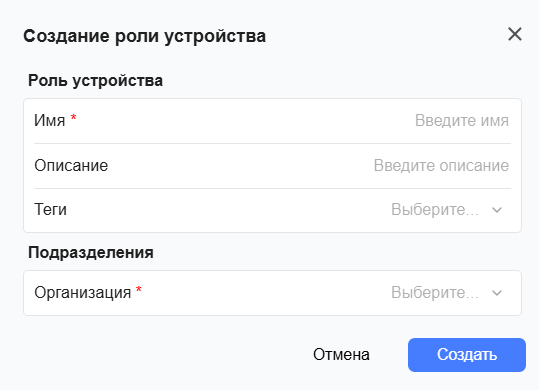

Добавление роли устройства

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Имя и Организация.

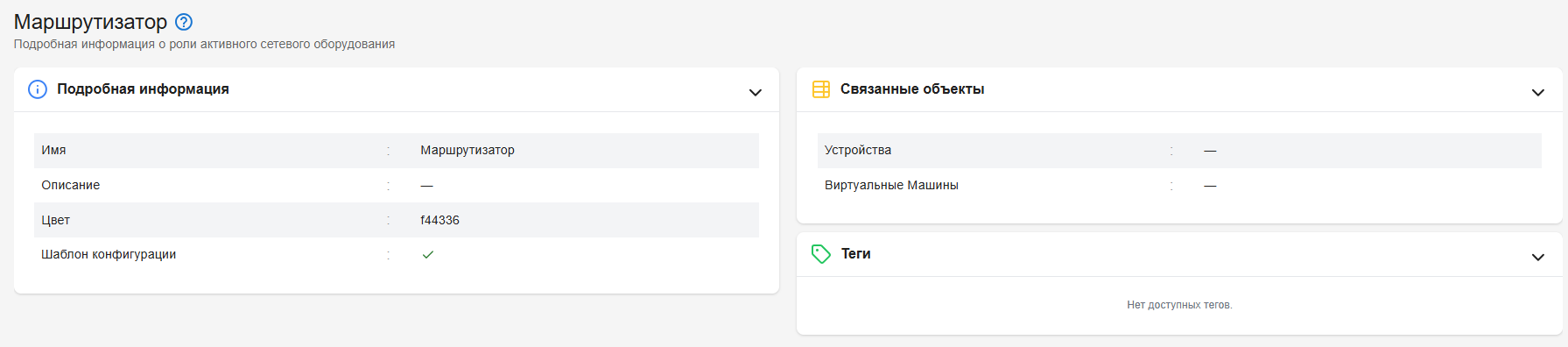

Карточка роли устройства

При нажатии на Имя открывается подробная информация о роли.

3. Вкладка «Типы устройств»

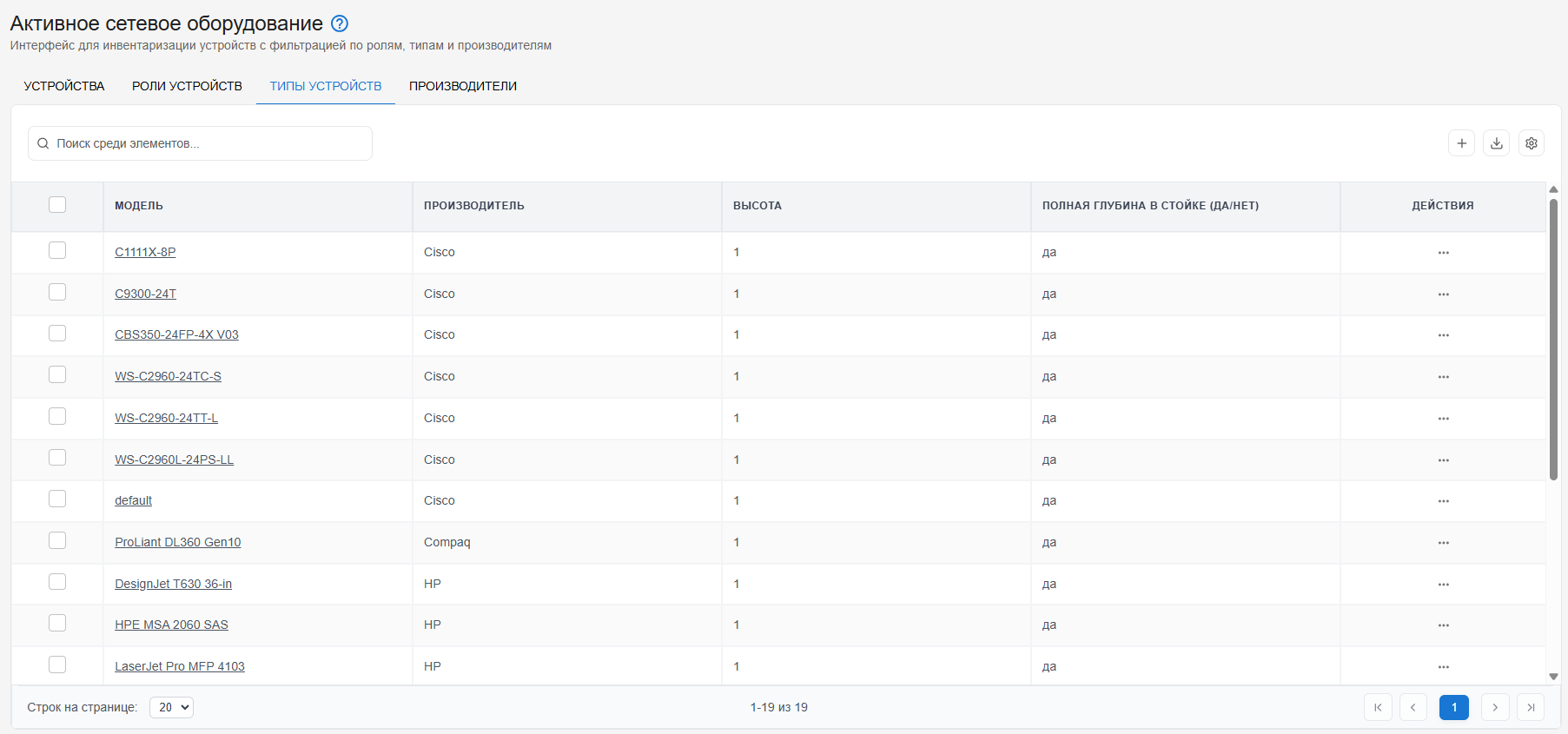

Таблица типов устройств

Название колонки	Описание
Модель	Кликабельно. Модель сетевого устройства, определяющая его технические характеристики и функциональные возможности.
Производитель	Компания-производитель сетевого оборудования, определяющая бренд и качество устройства.
Высота	Высота устройства в юнитах (U) для определения занимаемого места в серверной стойке.
Полная глубина в стойке (да/нет)	Флаг, указывающий занимает ли устройство полную глубину стойки или является телекоммуникационным.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Название колонки	Описание
Номер модели	Уникальный номер модели устройства, присвоенный производителем для идентификации продукции.
Воздушный поток	Направление воздушного потока системы охлаждения устройства для планирования вентиляции в стойке.
Консольные порты	Количество консольных портов на устройстве для локального управления и настройки.
Порты консольного сервера	Количество портов консольного сервера для организации удаленного доступа к консоли устройства.
Создан(а)	Дата и время создания записи о типе устройства в системе управления инфраструктурой.
Платформа по умолчанию	Операционная платформа или прошивка, используемая по умолчанию для данного типа устройств.
Описание	Дополнительная техническая информация о характеристиках и особенностях типа устройства.
Отсеки для устройств	Количество отсеков для установки дополнительных устройств или модулей расширения.
Установлено в стойку (да/нет)	Флаг, указывающий учитывается ли устройство при расчете заполнения стойки или является виртуальным.
Передние порты	Количество портов на лицевой панели устройства для подключения сетевых кабелей.
Последнее обновление	Дата и время последнего изменения информации о типе устройства.
Теги	Метки для категоризации типов устройств по назначению, производителю, характеристикам и другим критериям.
Вес	Физический вес устройства в килограммах для расчета нагрузок на стойки и напольные покрытия.
ID	Уникальный идентификатор объекта в системе

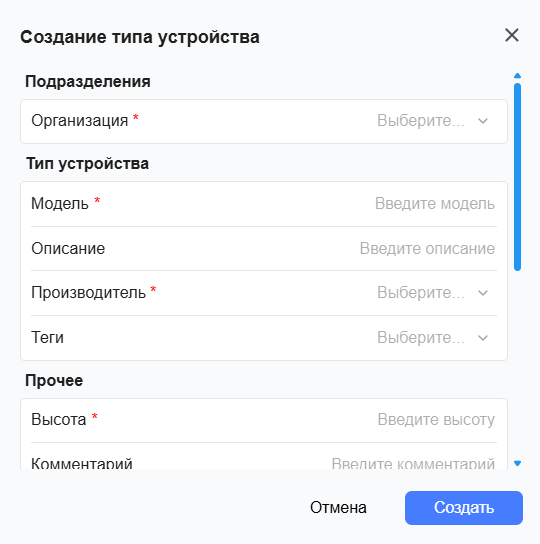

Добавление типа устройств

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Организация, Модель, Производитель и Высота.

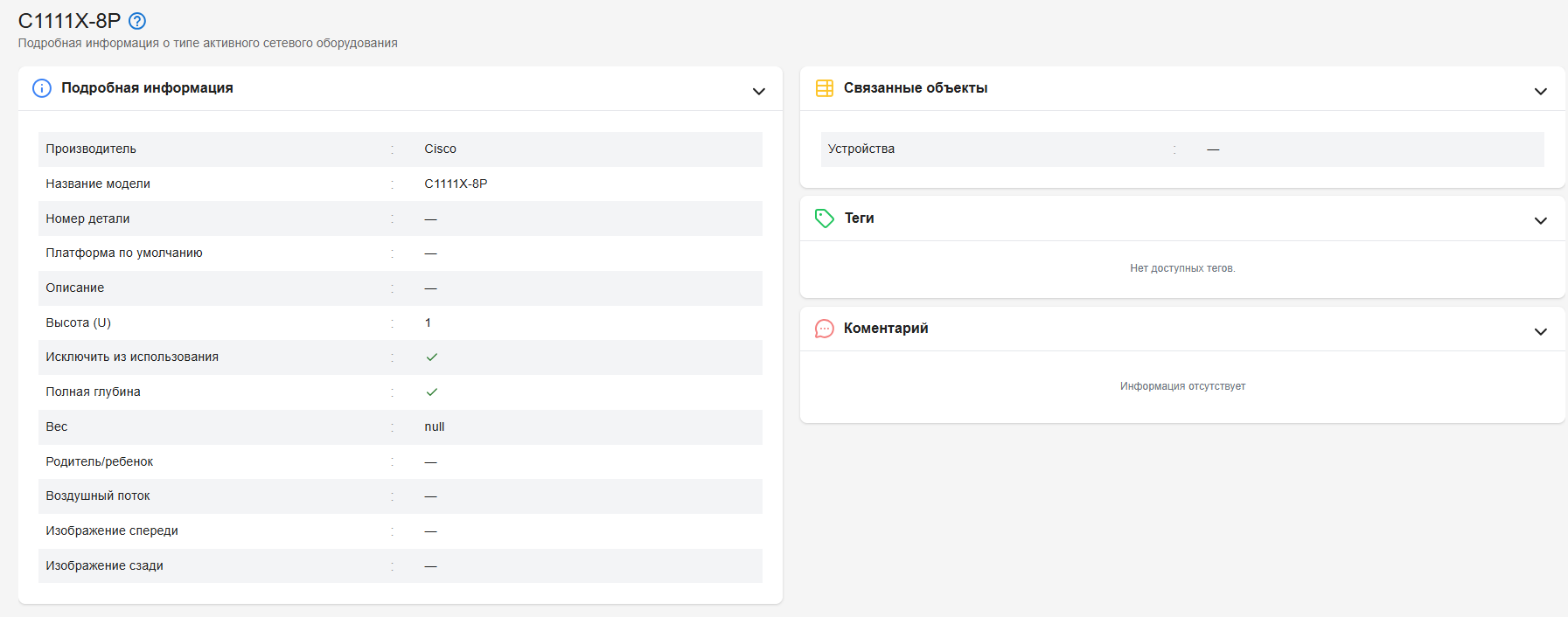

Карточка типа устройств

При клике на имя Модели появляется ее статистика по оборудованию и подробная информация.

4. Вкладка «Производители»

Таблица списка производителей

Название колонки	Описание
Имя	Название производителя сетевого оборудования, определяющее бренд и компанию-поставщика.
Тип устройства	Количество типов устройств, выпускаемых данным производителем, отображающее ассортимент продукции.
Описание	Дополнительная информация о производителе, включая историю компании, специализацию и ключевые продукты.
Подстрока	Уникальная текстовая идентификационная строка производителя, используемая в URL и системных ссылках.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Название колонки	Описание
ID	Уникальный идентификатор объекта в системе.
Типы модулей	Количество типов модулей и компонентов, производимых компанией для расширения функциональности устройств.
Контакты	Контактная информация производителя для технической поддержки, запасных частей и сервисного обслуживания.
Создан(а)	Дата и время создания записи о производителе в системе управления сетевой инфраструктурой.
Последнее обновление	Дата и время последнего изменения информации о производителе в системе.
Теги	Метки для категоризации производителей по странам, специализациям, качеству продукции и другим критериям.

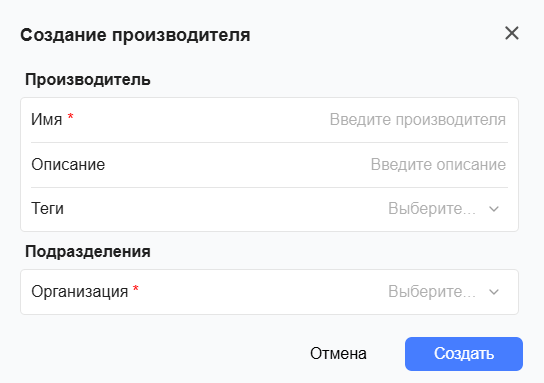

Добавление производителя

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Организация и Имя.

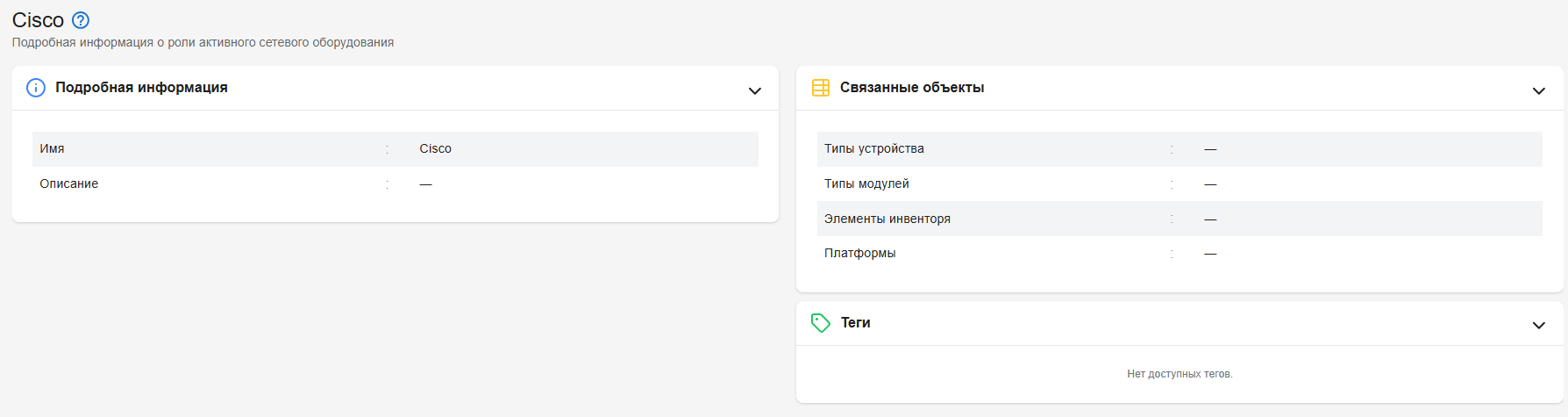

Карточка производителя

При клике на название производителя появляется подробная информация о нем.
