Карта сети

Раздел «Карта сети» предназначен для визуализации топологии сети и наглядного отображения связей между сетевыми устройствами (коммутаторами, маршрутизаторами, шлюзами и др.). Карта позволяет оператору увидеть структуру соединений, уточнить параметры отдельных узлов и интерфейсов, а также сузить отображение до интересующей организационной единицы или подсети.

Обзор интерфейса

Визуально карта состоит из двух основных зон:

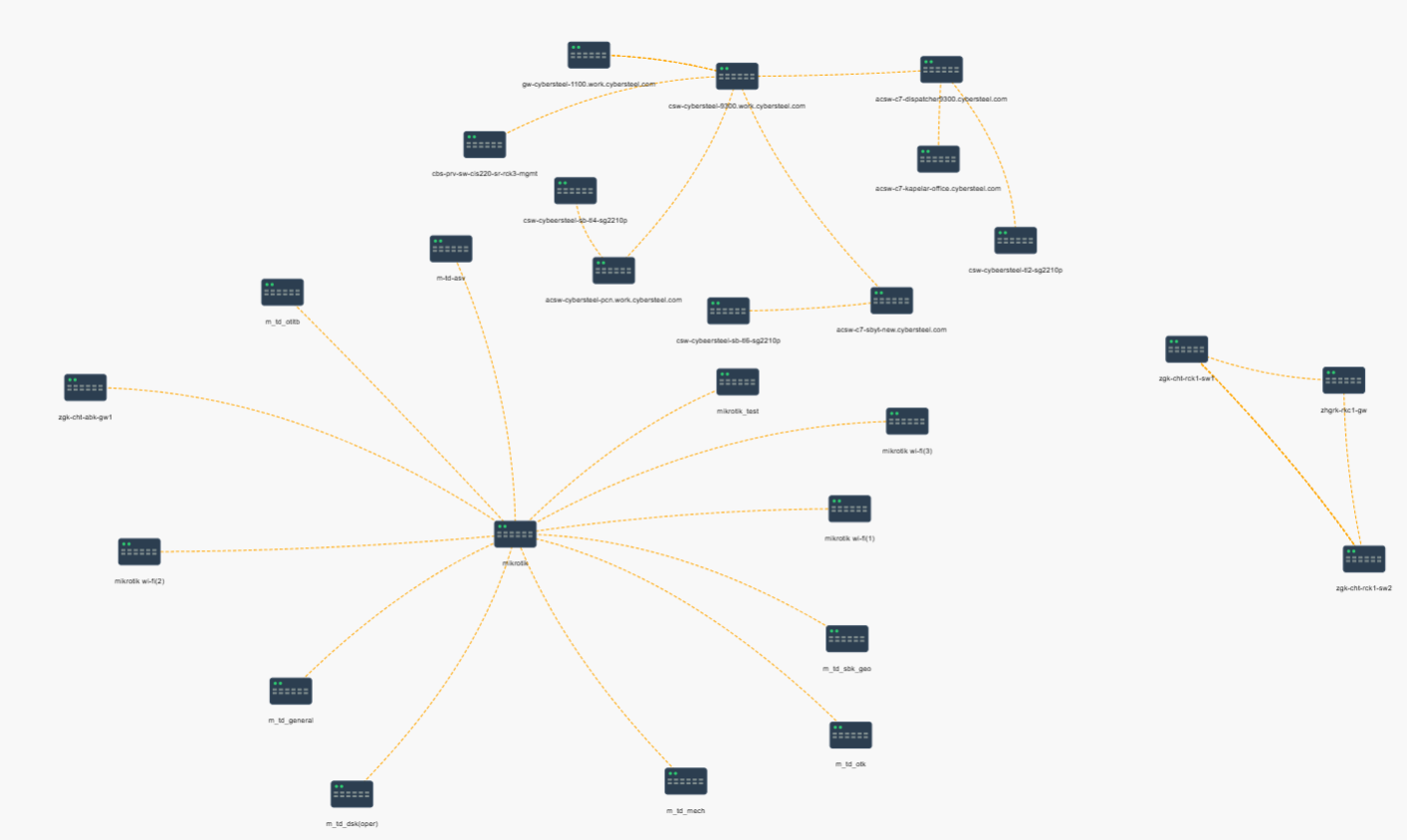

1. Полотно топологии — основное поле, где расположены устройства и линии связей между ними.

1. Панель инструментов карты — набор пиктограмм (фильтры, снимок, настройки), управляющих режимами отображения и вспомогательными функциями.

Отображение устройств

Каждое сетевое устройство отображается в виде прямоугольного значка с пиктограммой коммутатора или маршрутизатора и подписью с именем хоста.

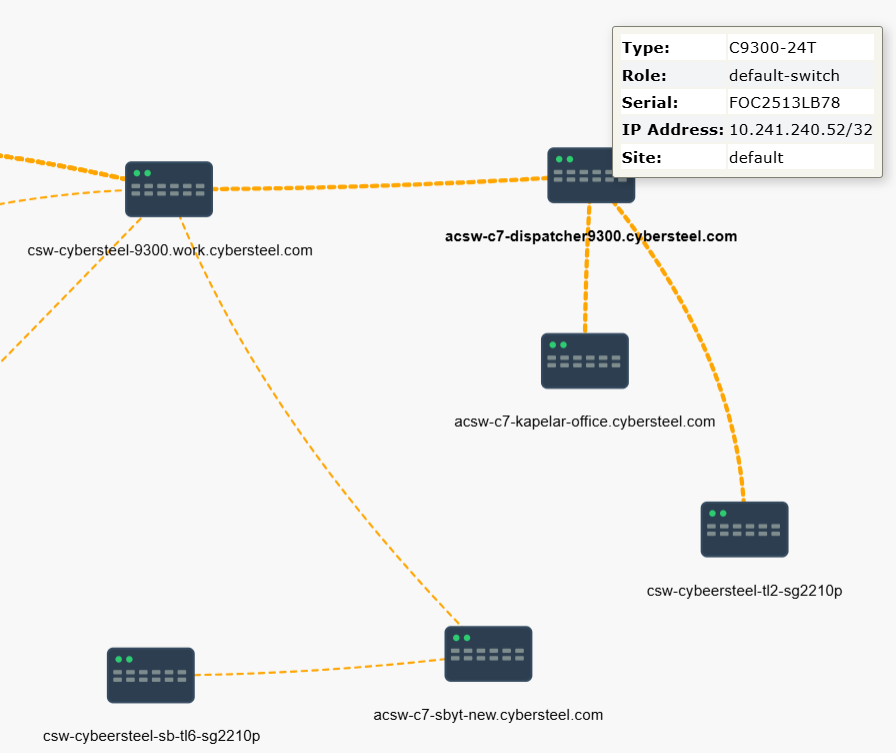

При наведении курсора отображается всплывающее окно с деталями:

Название колонки	Описание
Type	Тип устройства
Role	Роль устройства в сети, логическое назначение.
Serial	Уникальный серийный номер конкретного устройства, используется для учёта.
IP Address	IP-адрес устройства в сети с маской.
Site	Сайт или площадка, логическое/физическое расположение устройства.

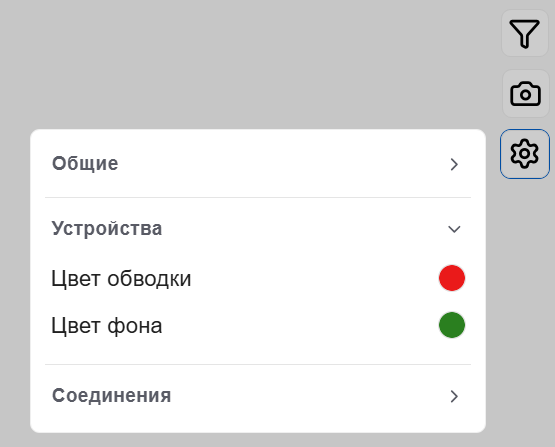

Визуальные параметры узлов настраиваются через панель:

1. Нажмите кнопку Настройки (значок ) на правой панели.

2. В блоке «Устройства» задайте цвет обводки значков и цвет фона значков.

Отображение соединений

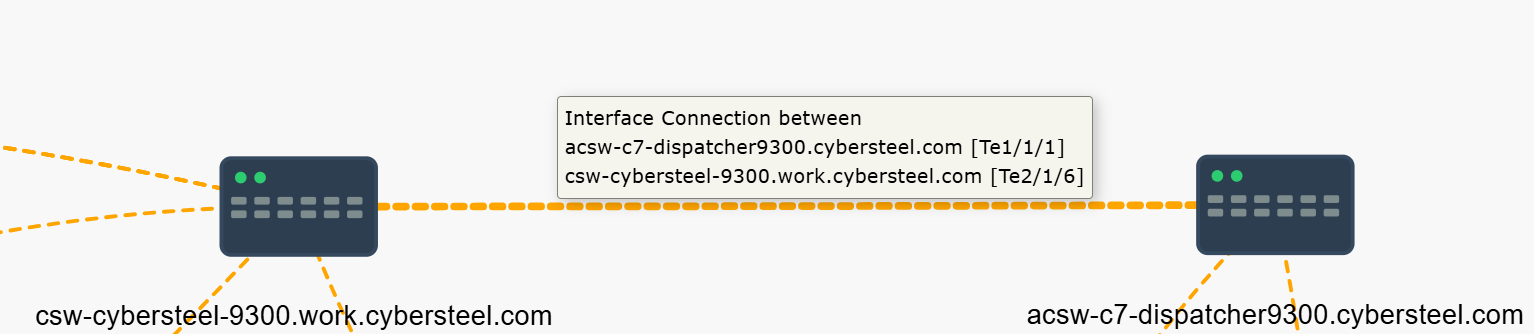

Связи между устройствами отображаются линиями, соединяющими соответствующие узлы. Линии трактуются как двусторонние каналы и отражают фактические физические или логические соединения между интерфейсами.

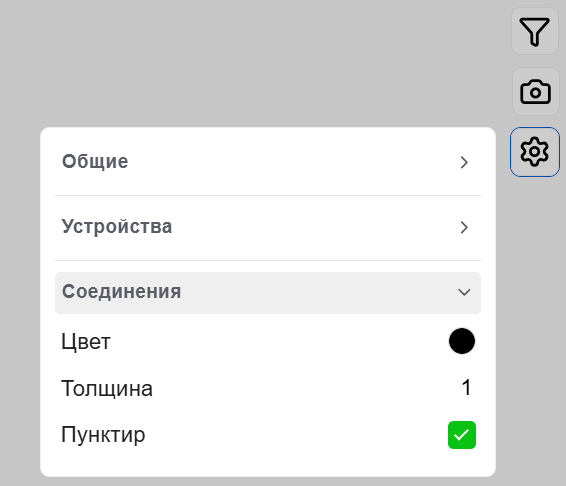

Вид линий можно настроить:

1. Откройте Настройки блок Соединения.
2. Измените параметры: Толщина линии и режим Пунктир

Фильтрация отображаемых элементов

Для работы с крупными топологиями карта поддерживает фильтрацию по организационным признакам и адресному пространству. Блок фильтров расположен справа и разворачивается по нажатию кнопки Фильтры (значок ) на панели инструментов.

Порядок работы: 1. Нажмите кнопку Фильтры.
Откроется панель с тремя выпадающими списками: Организация, Подразделение, Подсеть.

1. Выберите значения по необходимости:
2. Организация — ограничивает отображение устройствами, принадлежащими конкретному юридическому лицу или холдингу.
3. Подразделение — дополнительно сужает выбор до нужного подразделения организации.
4. Подсеть — выводит только те устройства и связи, IP‑адреса которых относятся к указанной подсети.

После применения выбранных значений карта автоматически перестраивается: остаются только узлы и линии, удовлетворяющие фильтрам.

Настройки отображения и навигация

Избежание наложений

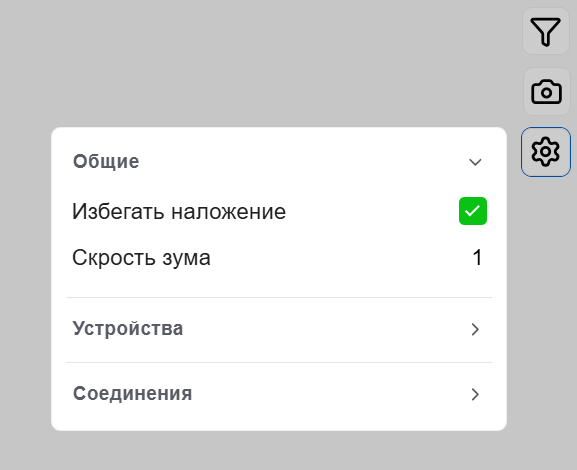

Чтобы поддерживать читаемость при большом количестве объектов, используется режим автоматического разведения устройств:

1. Нажмите кнопку Настройки (значок ). Общие установите флажок Избегать наложениеи Скорость зума.

Создание снимка карты

Для подготовки отчётов, презентаций или прикрепления схемы к заявкам поддерживается экспорт текущего вида карты в виде изображения.

Последовательность действий:

1. Установите нужные фильтры и масштаб так, чтобы на экране отображался требуемый фрагмент топологии.
2. Нажмите кнопку Снимок (значок ) на правой панели инструментов.
3. Подтвердите сохранение файла.
