Сетевые интерфейсы¶
В этом разделе происходит управление сетевыми интерфейсами оборудования: конфигурирование физических и логических портов с детальными техническими параметрами. Настройка скоростей, дуплексных режимов, VLAN и других характеристик интерфейсов для оптимизации сетевого взаимодействия и контроля подключений.

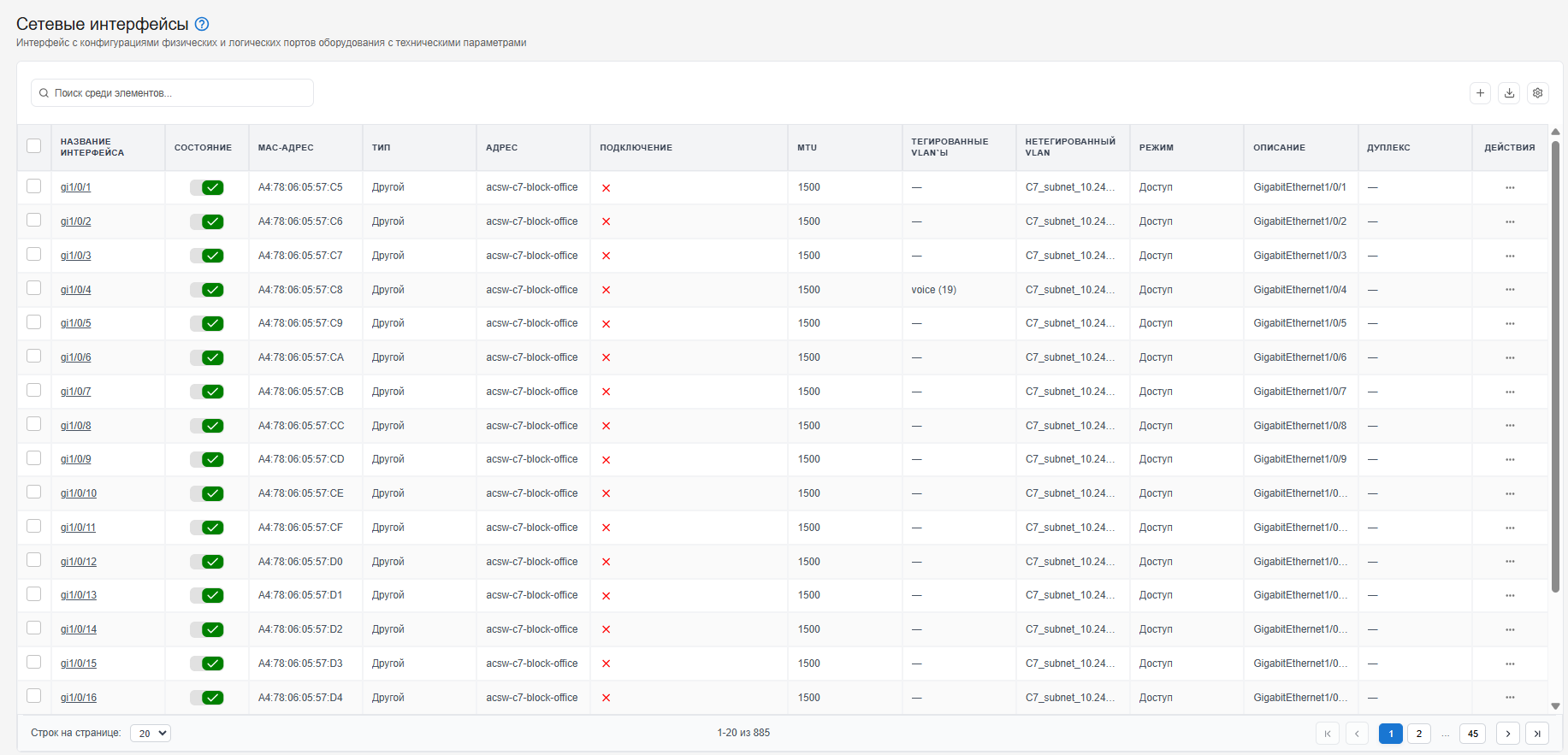

Обзор интерфейса¶
| Название колонки | Описание |
|---|---|
| Название интерфейса | Кликабельно. Название сетевого интерфейса устройства, используемое для идентификации порта в системе. |
| Состояние | Текущее состояние интерфейса (включен/выключен), определяющее его доступность для передачи данных. |
| MAC-адрес | Физический MAC-адрес сетевого интерфейса, уникальный идентификатор в локальной сети. |
| Тип | Тип сетевого интерфейса (Ethernet, SFP, SFP+, Virtual, Wireless и т.д.). |
| Адрес | Основной IP-адрес, назначенный сетевому интерфейсу для управления и подключения. |
| Подключение | Устройства или интерфейсы, подключенные к данному порту, отображающие топологию соединений. |
| MTU | Maximum Transmission Unit - максимальный размер пакета данных, передаваемого через интерфейс. |
| Тегированные VLAN`ы | Список VLAN, которые передаются через интерфейс с тегами 802.1Q (trunk режим). |
| Нетегированный VLAN | VLAN по умолчанию для интерфейса, передаваемый без тегов (access режим). |
| Режим | Режим работы интерфейса (access, trunk, tagged, L3 и т.д.). |
| Описание | Дополнительная информация о назначении и использовании сетевого интерфейса. |
| Дуплекс | Режим дуплекса интерфейса (полный дуплекс, полудуплекс, автосогласование). |
| Действия | Меню управления (Редактирование / Удаление записи). |
Дополнительные колонки (нажмите, чтобы развернуть)
Дополнительные колонки доступны при нажатии на значок
в правом верхнем углу таблицы.
| Название колонки | Описание |
|---|---|
| ID | Уникальный идентификатор объекта в системе. |
| Устройство | Сетевое устройство, к которому принадлежит данный интерфейс. |
| Родитель | Родительский интерфейс для виртуальных или логических подынтерфейсов. |
| LAG | Link Aggregation Group - группа агрегации каналов, к которой принадлежит интерфейс. |
| Метка | Дополнительная метка интерфейса для удобства идентификации и управления. |
| Кабель | Кабель, подключенный к интерфейсу, с информацией о типе и характеристиках. |
| Создан(а) | Дата и время создания записи об интерфейсе в системе управления сетью. |
| Последнее обновление | Дата и время последнего изменения информации об интерфейсе. |
| Группы FHRP | Количество групп FHRP (First Hop Redundancy Protocol), связанных с интерфейсом. |
| L2VPN | L2VPN терминация, связанная с интерфейсом для виртуальных частных сетей уровня 2. |
| Отметить подключение | Флаг, указывающий на принудительную отметку интерфейса как подключенного. |
| Только управление | Флаг, определяющий используется ли интерфейс только для управления устройством. |
| Модуль | Модуль или плата расширения, к которой принадлежит интерфейс. |
| Режим POE | Режим Power over Ethernet (PoE) интерфейса для питания подключенных устройств. |
| Тип POE | Тип технологии PoE, поддерживаемый интерфейсом (PoE, PoE+, UPOE и т.д.). |
| Беспроводной канал | RF-канал беспроводного интерфейса для настройки частотного диапазона. |
| Частота канала (МГЦ) | Частота RF-канала беспроводного интерфейса в мегагерцах (МГц). |
| CHANNEL WIDTH (MHZ) | Ширина RF-канала беспроводного интерфейса в мегагерцах (МГц). |
| Роль беспроводной сети | Роль беспроводного интерфейса в сети (AP, Station, Monitor и т.д.). |
| Скорость (Кбит/С) | Скорость передачи данных интерфейса в килобитах в секунду (Кбит/с). |
| Теги | Метки для категоризации интерфейсов по назначению, типу и другим критериям |
| Мощность передачи(ДБМ) | Мощность передачи беспроводного интерфейса в децибелах на милливатт (дБм). |
| Виртуальные контексты устройств(VDCS) | Виртуальные контексты устройств, связанные с интерфейсом. |
| VRF | Virtual Routing and Forwarding instance, связанный с интерфейсом. |
| Беспроводные LANS | Беспроводные локальные сети, связанные с интерфейсом. |
| Беспроводная связь | Информация о беспроводном соединении, установленном через интерфейс. |
| Глобальное уникальное имя | World Wide Name - уникальный идентификатор для Fibre Channel интерфейсов. |
Создание интерфейса¶

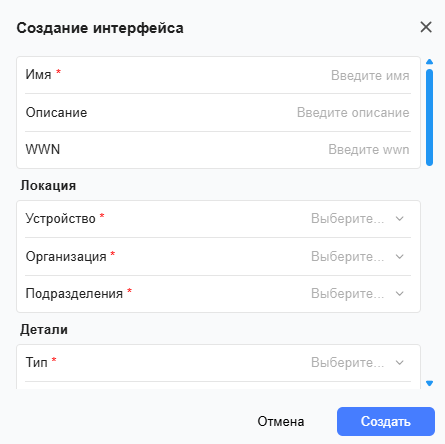

- Нажмите кнопку Создать (значок
) в правом верхнем углу страницы. - В открывшейся форме обязательно заполните поля
Имя,Устройство,Организация,ПодразделенияиТип.

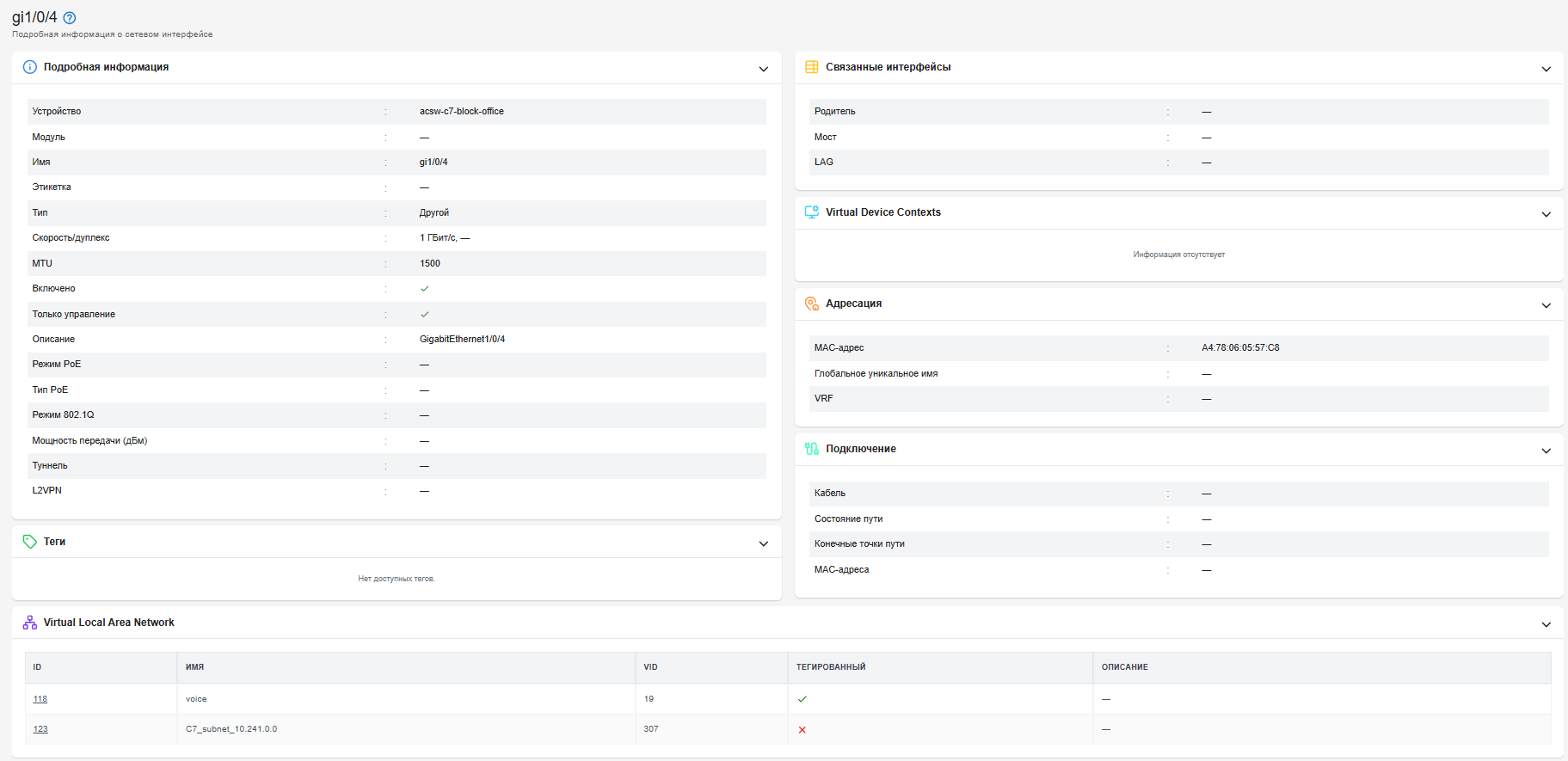

Карточка сетевого интерфейса¶
При клике на Адрес открывается профиль сетевого интерфейса, включающий его статус, настройки скорости, VLAN и подключенные устройства.
Основные параметры: Имя, тип, скорость, MTU, статус.
Адресация: MAC-адрес устройства.
Подключение: Информация о MAC-адресах на порту.
VLAN: Список виртуальных сетей
