VLAN

Сетевое администрирование виртуальных локальных сетей: управление VLAN с группировкой по площадкам развертывания и функциональным ролям. Настройка логической сегментации сети, распределение broadcast-доменов и организация изолированных сетевых сред для различных подразделений и сервисов.

Структура раздела

Навигация осуществляется через вкладки, которые отражают иерархию объектов:

VLANГруппы VLAN

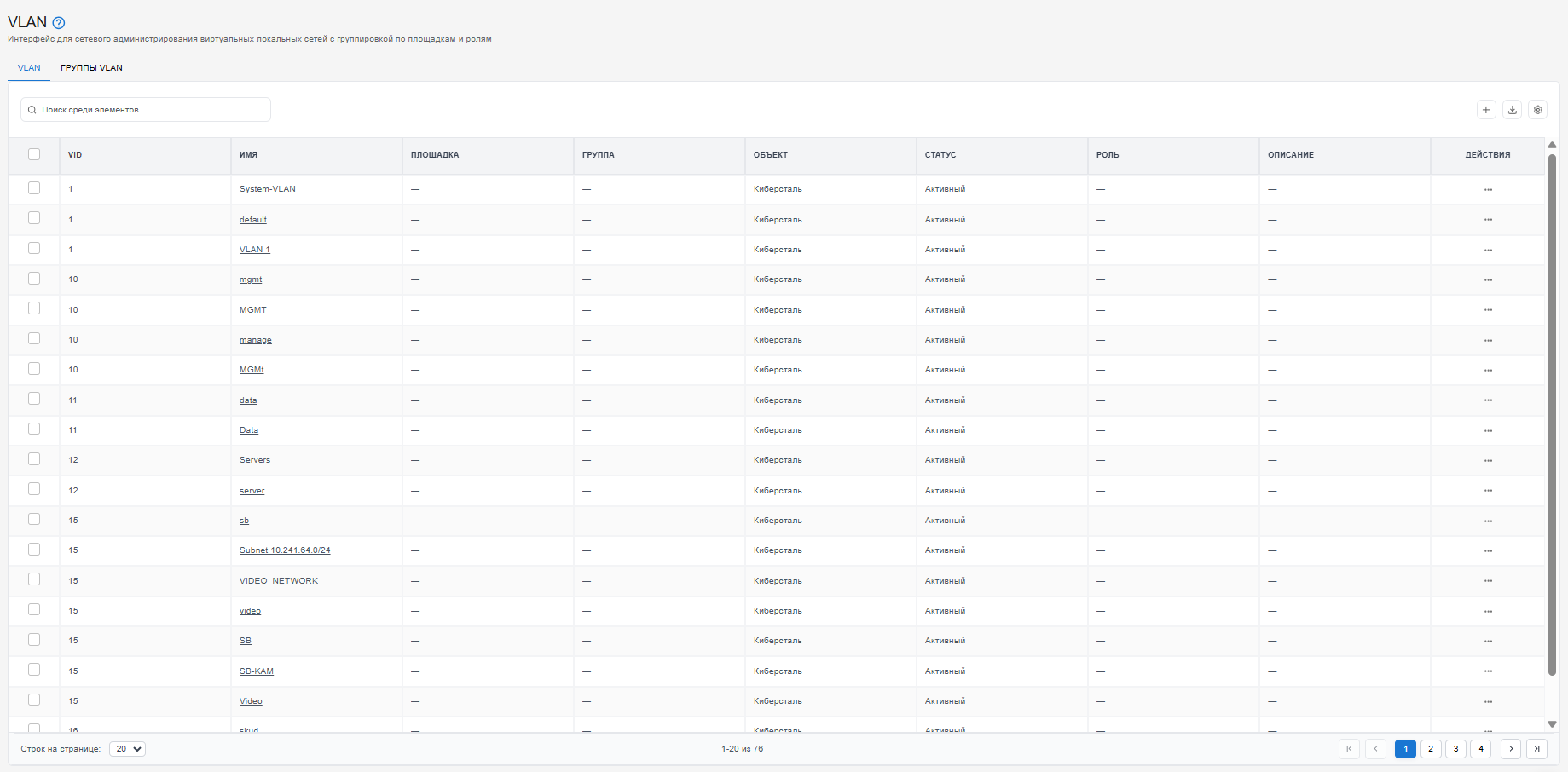

1. Вкладка «VLAN»

Таблица VLAN`ов

Название колонки	Описание
VID	VLAN ID - числовой идентификатор виртуальной локальной сети в диапазоне от 1 до 4094.
Имя	Кликабельно.Название виртуальной локальной сети, описывающее её назначение или принадлежность.
Площадка	Площадка, на которой развернута и используется данная виртуальная локальная сеть.
Группа	Группа VLAN, к которой принадлежит данная виртуальная сеть для организации структуры.
Объект	Подразделение или объект, которому принадлежит VLAN, определяющий зону ответственности.
Статус	Текущий статус VLAN (активен, зарезервирован, неактивен и т.д.).
Роль	Функциональная роль VLAN в сети (голосовая, данные, управление, гостевой доступ и т.д.).
Описание	Дополнительная информация о назначении и использовании виртуальной локальной сети.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Название колонки	Описание
ID	Уникальный идентификатор объекта в системе.
Подсети	IP-подсети, связанные с данной виртуальной локальной сетью для адресации устройств.
Комментарии	Дополнительные заметки и комментарии о VLAN, его конфигурации и особенностях использования.
Создан(а)	Дата и время создания записи о VLAN в системе управления сетевой инфраструктурой.
L2VPN	L2VPN терминация, связанная с VLAN для расширения виртуальной сети между площадками.
Последнее обновление	Дата и время последнего изменения информации о VLAN в системе.
Теги	Метки для категоризации VLAN по типу, назначению, безопасности и другим критериям.
Организация	Организация-владелец VLAN, несущая ответственность за его использование и управление.

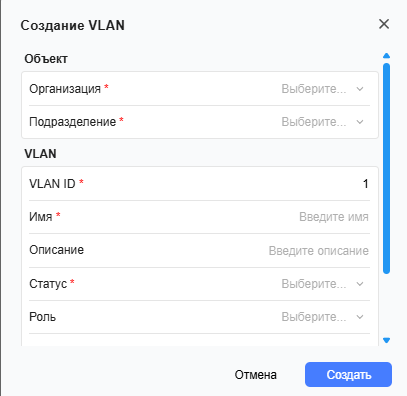

Создание VLAN

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Организация, Подразделение, VLAN ID, Имя и Статус.

Экспорт данных

1. Нажмите кнопку в левом верхнем углу над таблицей.
2. Откроется форма, где нужно указать в какой формат вы хотите экспортировать данные.

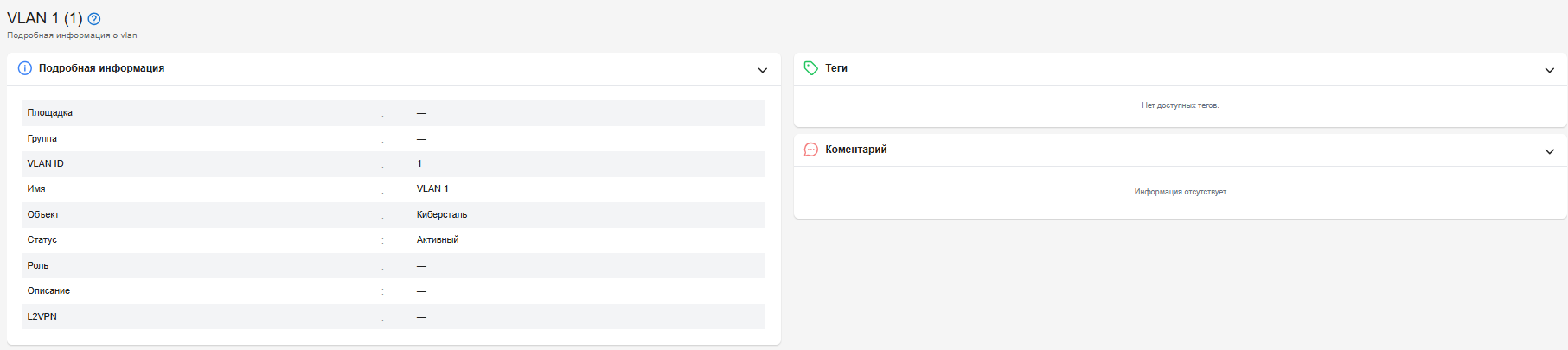

Карточка VLAN

При нажатии на Имя VLAN открывается подробная информация о нем.

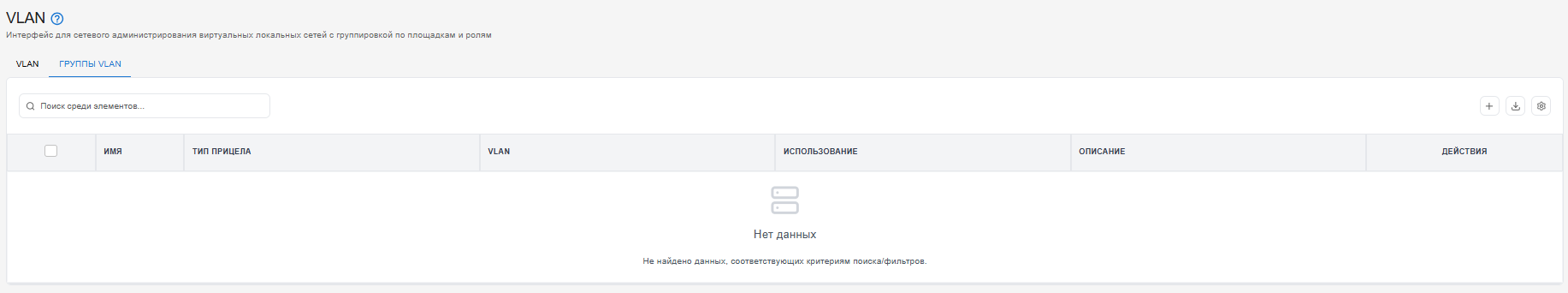

2. Вкладка «Группы VLAN»

Таблица cо списком групп VLAN

Название колонки	Описание
Имя	Кликабельно. Название группы VLAN, определяющее её назначение и область применения в сетевой инфраструктуре.
Тип прицепа	Тип области действия группы VLAN (глобальная, по площадке, по региону и т.д.).
VLAN	Количество виртуальных локальных сетей, входящих в данную группу.
Использование	Уровень использования VLAN ID в группе, показывающий процент занятых идентификаторов.
Описание	Дополнительная информация о назначении и функциях группы VLAN в сети.
Действия	Меню управления (Редактирование / Удаление записи).

Дополнительные колонки (нажмите, чтобы развернуть)

Доступны при нажатии на значок в правом верхнем углу таблицы.

Название колонки	Описание
Область применения	Диапазоны VLAN ID, включенные в группу, определяющие доступные идентификаторы виртуальных сетей.
Создан(а)	Дата и время создания записи о группе VLAN в системе управления сетевой инфраструктурой.
ID	Уникальный идентификатор объекта в системе
Последнее обновление	Дата и время последнего изменения информации о группе VLAN в системе.
Максимальный VLAN ID	Максимальный идентификатор VLAN в группе, определяющий верхнюю границу диапазона.
Минимальный VLAN ID	Минимальный идентификатор VLAN в группе, определяющий нижнюю границу диапазона.
Подстрока	Уникальная текстовая идентификационная строка группы VLAN, используемая в URL и системных ссылках.
Теги	Метки для категоризации групп VLAN по назначению, типу, приоритету и другим критериям.

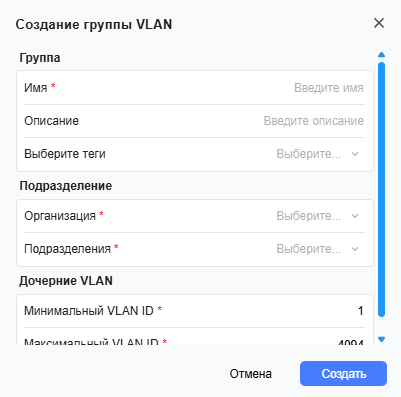

Создание группы VLAN

1. Нажмите кнопку Создать (значок ) в правом верхнем углу страницы.
2. Откроется форма, где обязательно нужно заполнить поля Имя и Организация,Подразделения,Минимальный VLAN ID,Максимальный VLAN ID.
